大處理與集中控制

目前，汽車廠商一般會采用分布式汽車架構。通用(GM)車輛系統工程執行總監Matt Schroeder解釋說，在這種架構下，大量ECU單元會相互協同工作，共同為駕駛員能提供各種功能。但這種架構已經快要“到達極限”了。

Schroeder指出，通用汽車公司正在開發一個新的Global-B架構，預計將于2019年完成。目前，公司“希望可以從更多角度入手，讓更多高級功能在這種分布式架構下相互協同工作，保護消費者免受網絡攻擊。”

Schroeder表示，未來，域控制器仍將是所有汽車架構的基石，這點不會改變。他指出，分布式架構“隨著車輛安全功能的增加，只會變得越來越復雜，但基本性質并不會改變很大，然而客戶端的需求則已經有了大幅提升?！?

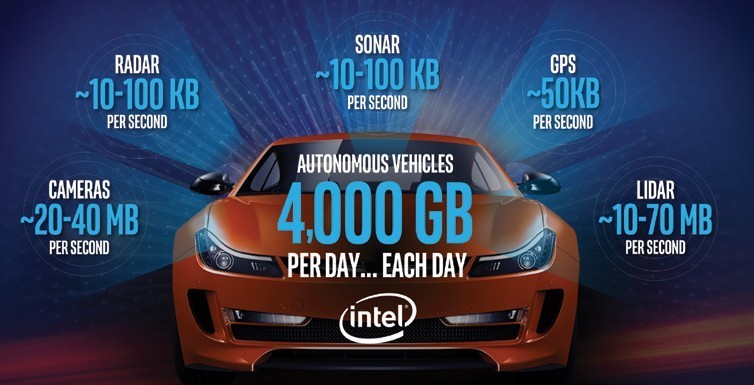

自動駕駛系統設計師希望可以利用1GB的實時以太網提供每秒1GB，甚至更高的處理速度。Schroeder表示：“從功能方面來說，這就像是把功能強大的大型計算機改成適用汽車的規格，而后再安裝到汽車上?！?

在2016年的SAE全球汽車電子大會上，在“云”寬帶數據通信的協助下，利用強勁的中央處理器滿足新的數據處理需求，一直是工程師們探討的熱門話題。德爾福(Delphi)首席技術官Jeff Owens稱，這種趨勢“既是一種進化，也是一種革命?！睆倪M(jìn)化方面來說，架構的進化主要是因?yàn)樘囟I(lǐng)域內一些應用程序?qū)?shù)據提出了更高要求。比如，基于現有架構的混動車型可能就需要更多。

從革命方面來說，架構的革命主要體現在利用Owens所說的“über brain”多域控制器，重新思考整個架構的設計。他表示，über brain可以承擔多個ECU單元的工作，從而降低系統的復雜度、成本與質量。目前，德爾福、采埃孚、博世等供應商的量產產品中均有此類硬件設備。

大眾-奧迪也有意打造新的電子電氣架構。目前，這家公司正在開展一項Z-Fast(即Zed Faust)項目，旨在重新探索旗下主動安全領域中的電子電氣架構，包括車輛雷達、激光雷達、視覺系統、駕駛員狀態監測及各種相關傳感器與執行器等。這些功能都有一個共同點，那就是需要高速的數據處理。在這種背景之下，奧迪開始設計一種全新架構，在多域控制器中引入一款“可承擔重負荷的”中央處理器，負責各個子系統間的協調與決策任務。

據悉，2014年，這款Z-Fast緊湊型主板將會登陸一款?yuàn)W迪A8自動駕駛概念車并與公眾見面。具體來說，該系統采用了英偉達(Nvidia)的K1芯片與192核GPU，可處理幾十個傳感器的數據輸入，從而根據當時的道路與交通狀況計算車輛的安全導航行駛信息。據了解，這款下一代汽車中央處理器的硬件整合度與可拓展性均將有所提升，預計將于2019年進入量產階段。

Owens表示，“奧迪希望自己的架構不會被未來淘汰?！彼忉屨f，未來，由于主要的數據處理工作均將交由中央處理器進行，傳感器的前端處理任務將會顯著減輕，其中包括“飛行時間(time-of-flight)”與熱管理系統的計算等，因此工程師就不需要為每一個傳感器單獨配備高端微處理器。這樣一來，未來汽車傳感器占用的空間將顯著縮小，且成本也會有所下降。

盡管目前部分系統可以支持升級，但這些系統通常都存在存儲空間不足的問題，因此在升級前必須先卸載部分舊的內容。由于多域處理器可以提供足夠的內存和處理速度，因此奧迪在未來很長一段時間內都可以沒有負擔地增加更多功能。Owens認為，“對于一些真正具有前瞻性思維的廠商，中央汽車控制器將成為一種未來之選?！?

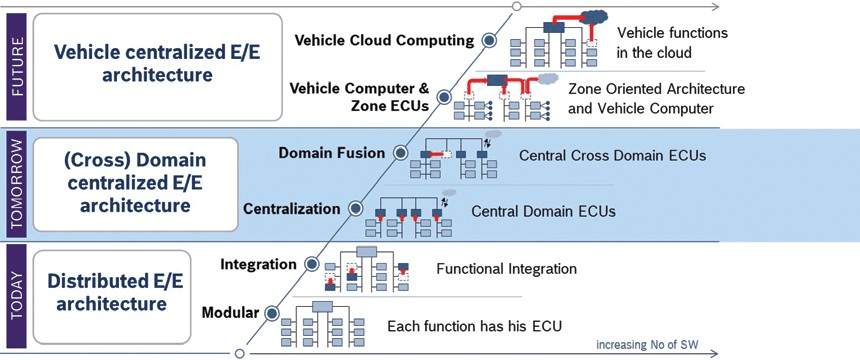

博世集團的電子電氣架構技術戰略圖。

可重構設計

下一代電子電氣架構工程師表示，他們的目標是打造一個標準化硬件平臺。用通用汽車Schroeder的話說，“這種架構很容易擴大或縮小，可以滿足產品線上各類產品對功能與成本的不同要求。要知道，打造每一個架構的成本都非常高昂?！?

加州大學伯克利分校著名的電子電氣與計算機科學教授Alberto Vincentelli博士也同意這種說法。在SAE汽車電子大會的專家討論環節中，Vincentelli博士表示，“為了不斷滿足新的需求，現代架構最重要的特點在于其靈活性和可重構性。當你開始設計一個新的架構時，要記得這個架構應該可以在其整個使用壽命中適應各種巨大的改變?！盫incentelli博士表示，“設計是一個問題，但更重要的是適應能力?！?/span>

從汽車整合來說，誰在中央處理器方面更有決定權呢，是一級供應商還是汽車廠商？“這很難說?！辈砂ｆ诘腤hydell如是回答。

“我們已經有一些產品，而我把這些產品稱為‘汽車屆的智能手機’。”Whydell表示，“這和你手機里的處理器很相似，主要體現在你可以自己選擇要給自己的手機安裝哪些應用程序。類似地，我們可以說采埃孚將提供處理器，而廠商則能決定到底要選哪些‘應用程序’。他們可以從我們這里購買所需的功能，也可以自己研發或讓一些專業的軟件公司進行開發?！?

AUTOSAR(汽車開放系統架構)聯盟的主要目標之一，是在系統內與系統之間提供更大的靈活性。AUTOSAR Adaptive平臺經過專門設計，可為工程師提供更多靈活的架構，預計將于今年完成搭建。這個平臺可以為一些更復雜的系統提供一個軟件框架，協助工程師利用以太網增加帶寬。

需要說明的是，這并不是要取代AUTOSAR。該架構預計將最先用于高級駕駛輔助系統(ADAS)方面的應用。此外，這種架構還可以協助標準操作系統，與更多互聯功能與圖像處理功能實現無縫整合，從而助力汽車信息娛樂系統的開發。通用汽車的Schroeder表示，AUTOSAR 4.x將成為通用新一代Global-B電子電氣架構的基礎。

博世北美副總裁Tim Frazier認為，需要從目前的域架構轉移到多域架構配置，這將有助于減少20%的布線量。

對博世而言，架構的靈活性一直是公司所追求的重點之一。目前，博世的設計團隊已經開發了多種下一代電子電氣架構解決方案，以滿足客戶的各種要求。Tim Frazier表示，“這項技術的進展非常迅速。”Frazier認為，在模塊化設計思路與1GB以太網的推動下，未來的電子電氣架構將從目前的分布式結構轉為跨域結構(APAS、動力總成、車身和信息娛樂系統)。

Frazier斷言，“多域架構才是未來之選。”他堅信，從目前的域架構(見圖表)轉化多域架構可以減少15-20%的布線用量。

在“云”端

在2016年SAE全球汽車電子大會(SAE Convergence)上的主題演講中，英特爾(Intel)物聯網解決方案集團與交通運輸解決方案部副總裁Elliot Garbus提問說，“目前，我們?cè)谠破脚_(tái)與汽車之的技術處于一種‘分裂狀態’，我們是否需要一個新的革命性架構？又或者我們能否在目前所用的架構中實現我們的目標？”

“云平臺”無法完成實時計算。但從長遠來看，Garbus認為將出現一種新的架構模型，可以普遍實現“可靠、實時的無線連接?！钡J(rèn)為，這種架構不會很快到來，甚至在5G環境下也不行。

Garbus解釋說，“未來，汽車的計算能力將繼續增加，達到能夠進行自動操作的水平，而云計算則主要負責一些非實時活動及近實時的協調工作，比如判斷周圍交通狀況與天氣變化等?！贝送猓囕v的安全功能將在很大程度上借助FOTA(空中固件升級)與SOTA(空中軟件升級)來實現。

無論選擇何種安全攻擊手段，黑客攻擊的宗旨總是尋找薄弱環節入手。由于這些環節將出現變化，因而威脅模型也會發生變化。Garbus表示，“這就需要一種系統性設計方法，在設計中必須整體考慮車輛中的所有硬件和軟件，甚至還要考慮云端的因素?！?

本文轉載自SAE International - 國際自動機工程師學會 之 《汽車工程國際(AEI)》雜志。本文版權歸SAE International - 國際自動機工程師學會所有，授權第一電動網發布，其他媒體未獲得授權不得轉載。

作者：Lindsay Brooke

來源：SAE《汽車工程國際(AEI)》雜志

翻譯：SAE 中國辦公室
